防火分隔系统监测通过防火门磁开关、闭门器开启角度、防火卷帘位置/下降速度/电机温度/故障状态共 6 类传感器，对防火分隔设施 100% 在线监测、秒级异常告警，杜绝防火门常开虚关、防火卷帘降不下来等分隔失效风险。
- 6类
- 传感器
- 100%
- 分隔设施在线
- 秒级
- 异常告警
WHY IT MATTERS
防火分隔系统 · 解决什么问题

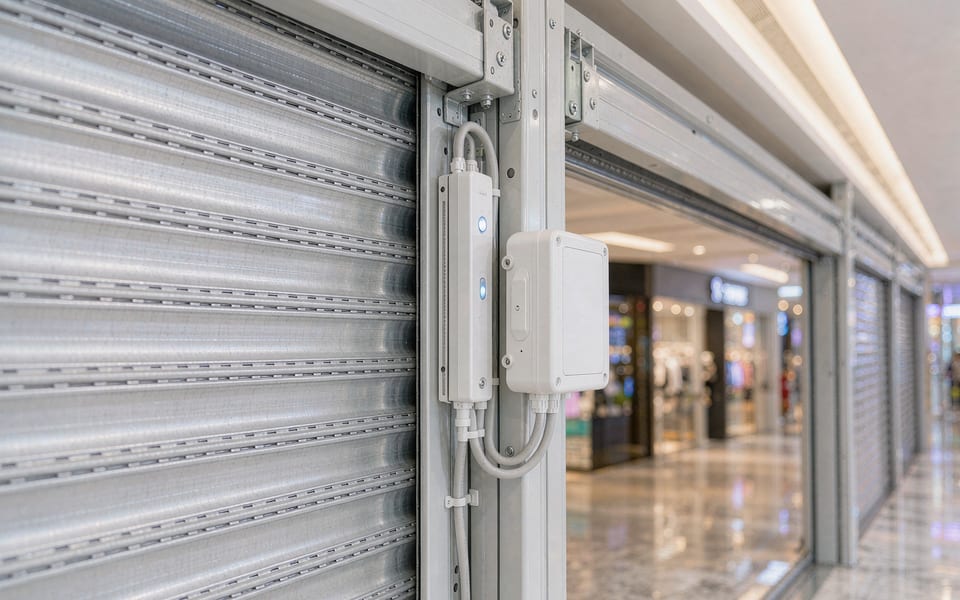

现场部署实拍
防火门常开虚关、卷帘降不下来，是防火分隔失效的最大来源。
防火分隔监测用门磁、闭门器角度、卷帘位置/速度/温度传感器把全楼分隔设施变成在线设备，常开虚关秒级告警、卷帘落底远程确认，让每一道防火分隔在火灾时真正隔得住。
- 1常闭防火门被顶开为图方便用器物顶门，火灾时浓烟沿通道长驱直入
- 2卷帘卡滞降不下来导轨变形、帘面积尘卡滞，火灾时分隔失败火势窜层
- 3控制箱故障断电卷帘控制器失电或故障，主机显示正常但设备瘫痪
WHY IT MATTERS
防火分隔系统 · 解决什么问题
6类传感器，全部支持 Sensor Hub 4G Cat-1 / LoRa 双模通信、云端配置、阈值报警与 OTA 升级
一套设备阵容，覆盖该系统的全部监测点位。
以下传感器均为无线低功耗设计，电池供电免布线，开口式与外贴式安装不破管、不停电、不影响原有消防系统运行；数据经 Sensor Hub 统一上传平台，支持远程阈值调整与固件 OTA 升级。
每个点位的选型、量程与安装方式，都在勘察后按现场工况与国家标准出具正式点位图与设备清单。

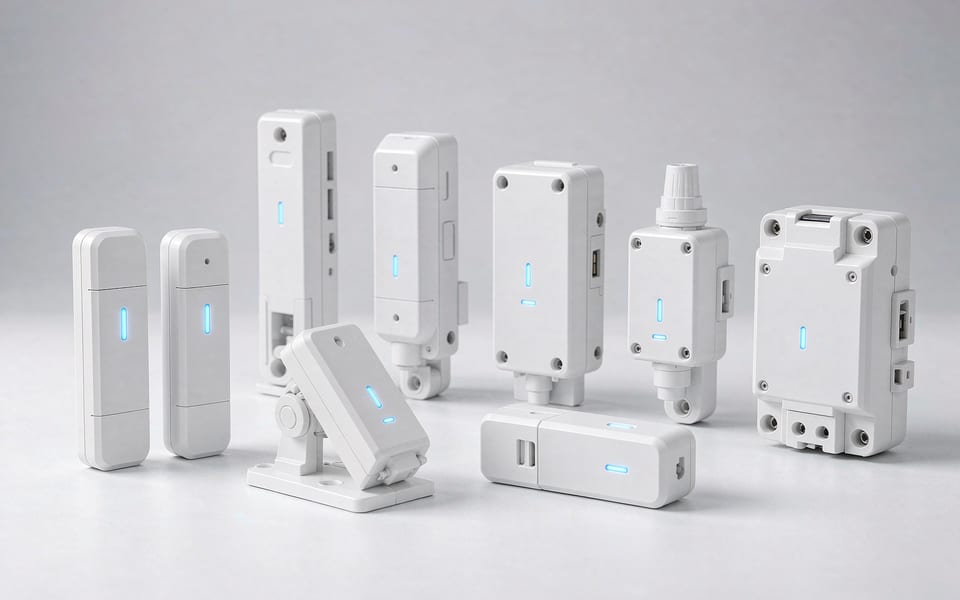

设备全家福
| 序号 | 传感器 | 功能说明 | 关键参数 |
|---|---|---|---|
| 01 | 防火门门磁传感器 | 常闭防火门开关状态监测，未关闭/被顶开即报，杜绝「常开虚关」。 | 门磁+无线 · 电池≥3年 |

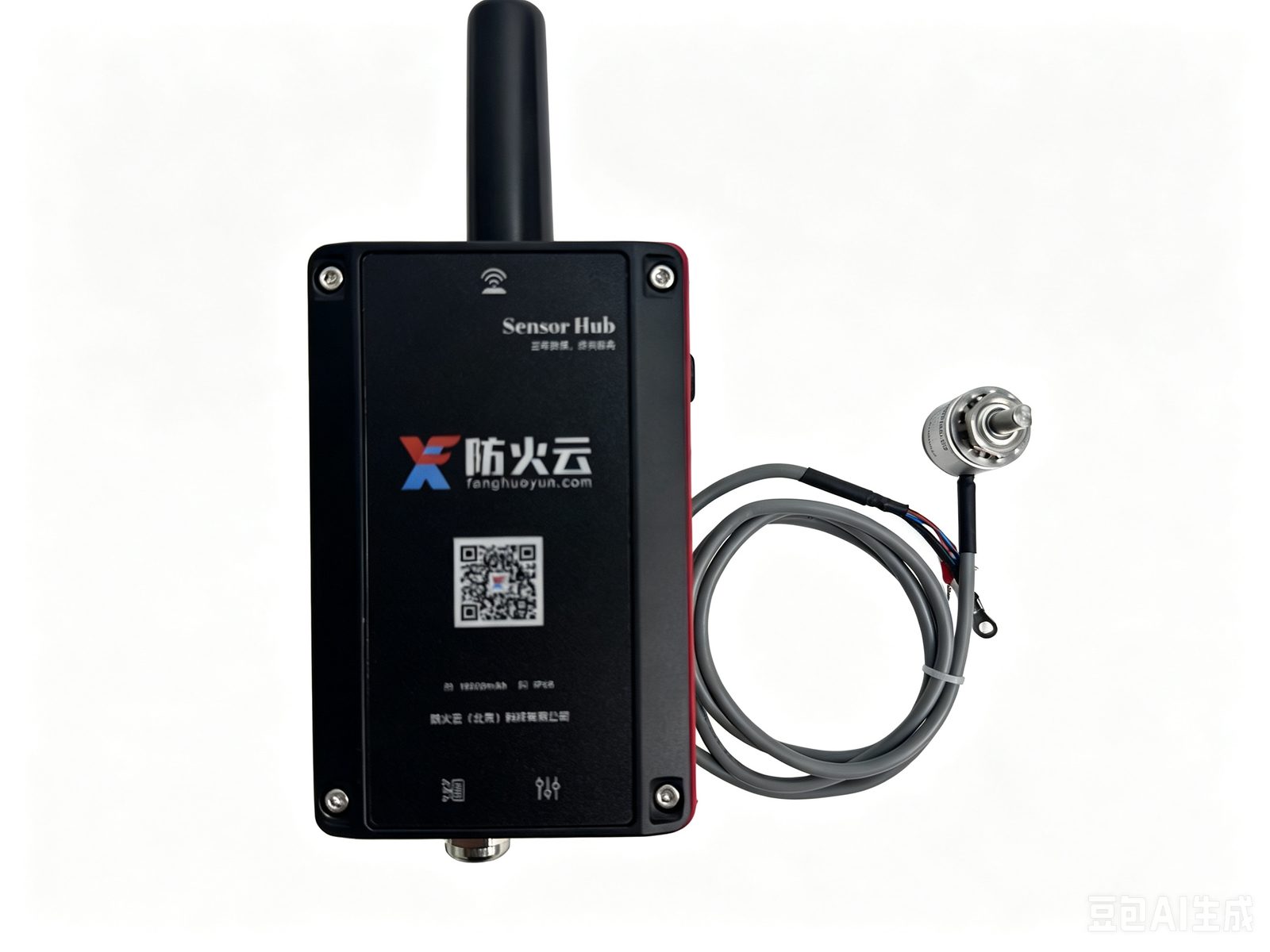

| 02 | 闭门器角度传感器 | 闭门器联动角度监测，验证闭门器真实回位。 | 角度监测 · 免布线 |
| 03 | 防火卷帘位置传感器 | 卷帘实时位置监测，火灾时确认卷帘真实降落到底。 | 位置精度±1% · 无线 |
| 04 | 卷帘速度传感器 | 降落速度监测，卡滞、偏斜异常即报。 | 速度异常检测 |
| 05 | 卷帘温度传感器 | 卷帘电机与控制箱温度监测，过热预警防烧毁。 | 温度±1℃ |
| 06 | 卷帘故障监测器 | 卷帘控制器故障与供电状态监测，故障秒级上报。 | 故障+供电双监测 |
WHY IT MATTERS
防火分隔系统 · 解决什么问题
6类传感器，全部支持 Sensor Hub 4G Cat-1 / LoRa 双模通信、云端配置、阈值报警与 OTA 升级
- 分隔设施 100% 在线全楼防火门、卷帘统一联网，状态一屏尽览，巡查从「跑楼层」变「看大屏」。
- 常开虚关秒级告警门磁+闭门器角度双确认，门被顶开、闭门器失效应立即通知整改。
- 落底远程确认火灾联动后卷帘位置实时回传，值班主任远程确认每樘卷帘真实落底。
- 检查台账自动化设施异常、整改闭环自动记录，监督检查数据随取随用。

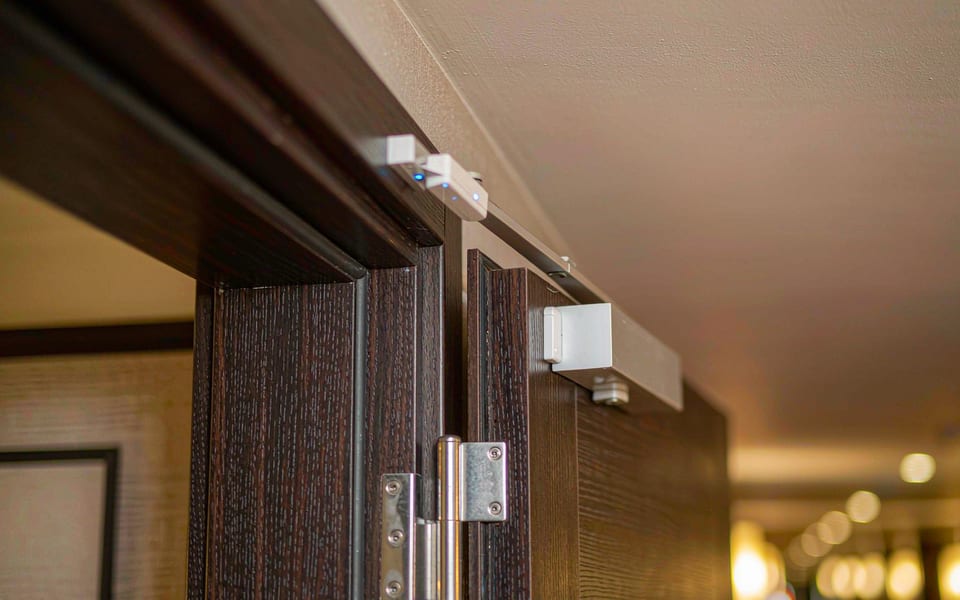

典型场景实拍
RELATED PRODUCTS
相关产品 · 在线选购
以下产品可直接下单采购或申请租赁，会员享专属报价，支持微信 / 支付宝 / 对公结算。
批量采购 / 项目集成 / 定制品牌：400-689-6718
CORE SENSORS
防火分隔系统 · 核心传感器
6类传感器，全部支持 Sensor Hub 4G Cat-1 / LoRa 双模通信、云端配置、阈值报警与 OTA 升级
🏬
商场
防火卷帘全量监测，火灾时降落到底确认。
适配配置防火卷帘位置+速度+温度全量监测，落底状态远程确认
🏨
酒店
常闭防火门状态监测，杜绝被顶开不关。
适配配置常闭防火门门磁全覆盖，被顶开即时通知楼层责任人
🏭
厂房
防火分隔设施故障提前预警，保障分区防火有效。
适配配置分隔设施控制箱供电与故障监测，失电秒级上报
APPLICATION VALUE
防火分隔系统 · 应用价值
不监测的代价是「火灾时才发现」，监测的价值是「现在就知道」。
| 风险项 | 可能后果 | 等级 | 防火云对策 |
|---|---|---|---|
| 常开防火门被固定敞开 | 火灾时防火门无法关闭，烟火沿疏散通道蔓延 | 高 | 门磁状态监测，常开超时告警并联动释放 |
| 防火卷帘下方堆物 | 卷帘无法降落到底，防火分隔失效 | 高 | 卷帘状态 + 视频 AI 识别堆物，双重告警 |
| 闭门器损坏 | 防火门无法自行关闭，长期处于开启状态 | 高 | 门磁状态监测结合周期性巡查，故障自动派单 |
| 卷帘控制箱处于手动 | 联动时卷帘不降落，防火分区被打通 | 中 | 手自动状态监测，处于手动超时告警 |
| 防火封堵破损 | 管线穿越防火分隔处封堵脱落，形成蔓延通道 | 中 | 纳入周期性巡查项，拍照留证并跟踪整改 |
| 分隔设施被违规改造 | 装修或改造破坏防火分隔完整性 | 中 | 图纸与现状比对，变更纳入隐患台账 |
SCENARIOS
典型应用场景
每个场景都按「现场痛点 → 监测做法 → 适配配置」给出落地路径。
防火分隔监测的核心是把「静态设施的动态状态」纳入监管。按 GB 50877-2014 与 GB 50016 确定防火分区边界，对每一处常开防火门、防火卷帘设置状态采集。
布置要点
- 常开防火门设置门磁开关，监测开启状态与开启时长
- 防火卷帘设置上中下位状态与手自动状态监测
- 疏散通道上的防火门纳入优先监测范围
- 防火分区交界处的卷帘按分组设置，便于定位
- 重要分隔部位叠加视频 AI 识别，发现堆物与遮挡
- 防火玻璃、防火窗按需要设置状态与破损监测
RISK MATRIX
防火分隔系统 · 风险识别与对策
按「失效情形—可能后果—监测对策」逐条对应，把看不见的风险变成可报警的信号。
L1
感知执行层
SENSING & ACTUATION
在既有消防设施与新增部位部署传感与执行单元，不改变原有消防系统主体结构与联动逻辑，所有改造均可逆。
消防主机协议对接水压/液位/余压传感器电量与故障电弧监测防火门/卷帘状态视频AI识别执行机构（滑轨/机械臂/机器人）
数据上行 · 指令下行
L2
传输接入层
TRANSMISSION
通过 Sensor Hub 与 IoT-BOX 完成协议转换、边缘计算与断网续传，支持多链路冗余，确保报警优先上行。
4G Cat-1 / 有线双模LoRa 自组网协议破解逆向适配边缘缓存断网续传报警通道优先双向身份认证
数据上行 · 指令下行
L3
平台中枢层
PLATFORM
防火云智慧消防云平台完成设备资产建模、报警研判、工单流转与数据分析，形成单位—建筑—点位三级数字台账。
设备资产台账报警研判引擎工单闭环值守排班报告自动生成消防微脑 AI 助手
数据上行 · 指令下行
L4
应用服务层
APPLICATION
面向消控室值班、消防安全管理人、维保单位与监管方提供差异化视图，支撑监测、值守、巡检、维保四类业务。
7×24 远程值守中心移动端告警推送巡检任务调度维保作业管理监管数据上报多端大屏看板
LAYOUT
防火分隔系统 · 点位布置原则
点位设计以国家标准为基准，结合现场工况与历史故障数据调整。
1
秒级
信号采集
现场传感器/消防主机产生报警，Sensor Hub 完成采集与协议归一
2
≤5 秒
平台研判
平台完成去重、分级与位置匹配，自动定位建筑、楼层、点位与责任人
3
≤30 秒
值守接警
远程值守中心坐席接警，按预案呼叫现场核实并调取视频复核
4
≤3 分钟
现场确认
现场人员或巡检机器人到位核实，反馈真实火情或误报
5
即时
联动处置
确认后由值守中心远程启动联动控制，并同步推送 119 与单位负责人
6
24 小时内
归档复盘
生成处置记录与整改工单，纳入月度消防安全报告
全过程形成「发现—研判—接警—核实—处置—归档」六段闭环，每一步均留痕可追溯，直接对应消防监督检查的台账要求。
ARCHITECTURE
接入架构 · 四层协同
传感器采集后经 Sensor Hub 统一接入，在平台完成研判、派单与归档。
GB 50877-2014
防火卷帘、防火门、防火窗施工及验收规范
规定防火卷帘、防火门、防火窗的安装、调试、功能与验收要求，明确常开防火门的联动关闭功能。
落地要求：防火门/卷帘状态监测与联动控制的验收依据。
GB 55037-2022
建筑防火通用规范
强制性工程建设规范，规定建筑防火分类、耐火等级、平面布置、安全疏散、消防救援设施等底线要求。
落地要求：疏散通道与防火分隔类监测的合规基准。
GB 50016-2014（2018 年版）
建筑设计防火规范
规定建筑耐火等级、防火分区、安全疏散、消防设施设置场所等基本要求，是消防设施配置范围的基础依据。
落地要求：确定哪些部位必须纳入监测覆盖。
GB 50116-2013
火灾自动报警系统设计规范
规定火灾自动报警系统的系统形式、设备设置、联动控制、布线与供电要求，是探测器点位设计与联动逻辑设计的核心依据。
落地要求：点位布置与联动编程必须满足本规范。
GB 50016-2014 建筑设计防火规范GB 14102-2005 防火卷帘GB 12955-2008 防火门
传感器选型与安装均按上述国家标准执行，支持对接省市消防物联网监管平台（GB/T 26875.3）。
CLOSED LOOP
异常处置闭环
监测不是终点，闭环处置才是价值所在。
| 验收项 | 技术要求 | 检验方法 | 留存记录 |
|---|---|---|---|
| 门磁状态 | 防火门开关状态回传正确，常开超时告警生效 | 现场开关验证 | 联调测试记录 |
| 卷帘联动 | 联动测试时卷帘按逻辑降落，状态回传正确 | 联动试验 | 联调测试记录 |
| 手自动状态 | 控制箱手自动切换状态同步，手动超时告警 | 现场切换验证 | 联调测试记录 |
| 堆物识别 | 视频 AI 对卷帘下方堆物的识别准确率满足要求 | 场景模拟验证 | 联调测试记录 |
* 验收按 GB 50166-2019《火灾自动报警系统施工及验收标准》与 XF 503-2004《建筑消防设施检测技术规程》执行，涉及强制性条文的以 GB 55036-2022《消防设施通用规范》为准。
COMPLIANCE
设计与验收依据
该系统的监测点位、阈值设定与验收方法，均以以下规范为依据。
第一阶段 · 现场查勘1—3 个工作日
摸清建筑消防设施现状、主机型号、通信条件与既有隐患，形成查勘记录与点位清单。
- 消防设施台账核对
- 主机型号与协议识别
- 网络与供电条件确认
- 既有隐患拍照留证
- 风险等级初判
第二阶段 · 方案设计3—5 个工作日
输出监测点位布置图、设备清单、联动逻辑与接入方案，明确与既有系统的边界。
- 点位布置与数量核算
- 设备选型与清单
- 通信链路设计
- 联动逻辑与阈值设定
- 预算与工期测算
第三阶段 · 安装施工5—15 个工作日
传感器安装、主机对接、网关部署与线缆敷设，全程不停运、不破坏既有系统。
- 传感器安装固定
- 消防主机协议对接
- Sensor Hub / IoT-BOX 部署
- 网络调试与通道测试
- 安全措施与现场清理
第四阶段 · 联调测试2—5 个工作日
逐点触发测试报警上行、平台显示、推送链路与远程联动功能，验证阈值与误报率。
- 单点报警上行测试
- 平台显示与定位校验
- 推送链路与责任人匹配
- 远程联动功能验证
- 误报率调优
第五阶段 · 培训交付1—2 个工作日
交付操作培训、应急处置程序与全套技术资料，完成人员操作交接。
- 平台操作培训
- 应急处置程序交底
- 技术资料与图纸交付
- 移动端账号开通
- 交付验收签认
第六阶段 · 运行托管长期
进入 7×24 值守与维保运行期，按周期出具报告并持续优化。
- 7×24 值守接警
- 周期性巡检与维保
- 日/周/月/年报输出
- 隐患整改跟踪
- 年度全面检测配合
ACCEPTANCE
防火分隔系统 · 验收与测试
防火分隔系统的监测点位一般怎么布？
防火分隔监测的核心是把「静态设施的动态状态」纳入监管。按 GB 50877-2014 与 GB 50016 确定防火分区边界，对每一处常开防火门、防火卷帘设置状态采集。实际项目中还会结合现场工况、历史故障数据与建筑平面进行调整，勘察后出具正式点位布置图与设备清单。
安装会不会影响现有系统正常运行？
常规采用非侵入式安装：压力与液位类通过既有接口加装，状态类采用门磁、角度、位置传感器外贴或夹持固定，全程不破管、不停水、不停电，不改动原有消防系统结构。
出现「常开防火门被固定敞开」时系统会怎么处理？
传感器越限后先标记为预警并持续观察，达到延时阈值或经相邻点位/视频佐证后升级为报警；平台 5 秒内推送至 App、短信、语音与值守中心坐席，由坐席核实后启动联动与派单，全过程留痕并归档。
监测数据能满足消防监督检查要求吗？
可以。平台自动生成设施运行状态、报警处置记录、维保检测记录与隐患整改台账，按单位消防安全管理档案目录导出；监测点位与阈值设定依据页面所列国家标准执行。
已有消防主机和维保单位，还能接入吗？
可以。通过用户信息传输装置或 IOT-BOX 接入，已兼容 300 余种主机型号；协议封闭或已停产的主机可采用协议解析方式在软件层对接。也可与现有维保单位协同，由平台提供数据与工单支撑。
需要 防火分隔系统 组网方案？
告诉我们建筑类型与消防设施现状，免费获取选型与点位设计
